變壓器在交流電中有著至關重要的作用，要是沒有變壓器，那么就沒法提高或是減少交流電的電壓，無法實現遠途運輸和正常的使用，下面我們來看看變壓器原理圖及其變壓器的工作原理與作用，進一步了解變壓器這個陌生又神秘的電流器件。

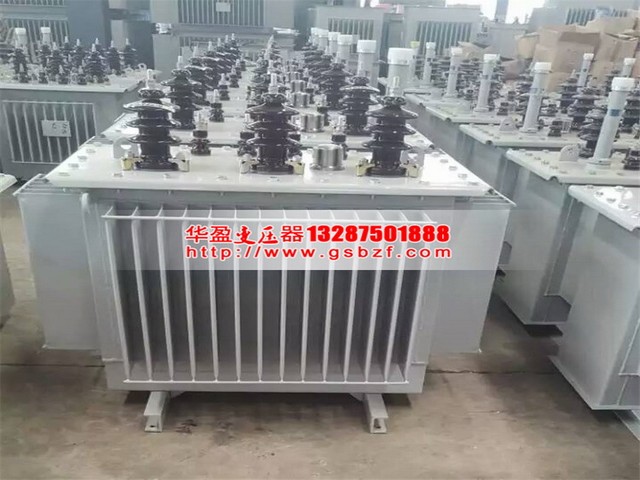

　　一、變壓器原理圖

　　二、變壓器的工作原理

　　變壓器的工作原理要用電磁感應原理工作的。變壓器有2組線圈。初級線圈和次級線圈。次級線圈在初級線圈外面。當初級線圈通上交流電時，變壓器鐵芯產生交變磁場，次級線圈就產生感應電動勢。變壓器的線圈的匝數比等于電壓比。

　　比如：初級線圈是500匝，次級線圈是250匝，初級通上220V交流電，次級電壓便是110V。變壓器能降壓也能變壓。假如初級線圈比次級線圈匝數少便是變壓變壓器，可將低壓升為高電壓。

　　二、變壓器的作用

　　1、確保安全用電和滿足各種不同電器隊電玉的要求。

　　2、運用變壓器將高壓減少。

　　3、變壓器還具有轉換電流的作用。

　　4、變壓器還具有轉換阻抗的作用。

　　變壓器的基本功能有：電壓轉換、電流轉換、阻抗變換、防護、穩壓(磁飽和變壓器)等。
